Программирование стратегических игр с DirectX 9.0



Переходные блоки


Помимо замечательного мира камней и песка, на блочной карте есть и другие важные блоки. Первыми приходят на ум граничные блоки, так же называемые переходными блоками. Они используются для перехода от блоков с одной текстурой к блокам к другой. Помните, как в предыдущем разделе я использовал в качестве фоновых текстур блоков изображения травы и песка? Если мы возьмем эти два блока и сделаем из них небольшую карту, то в результате у нас получится что-то вроде рис. 5.17.

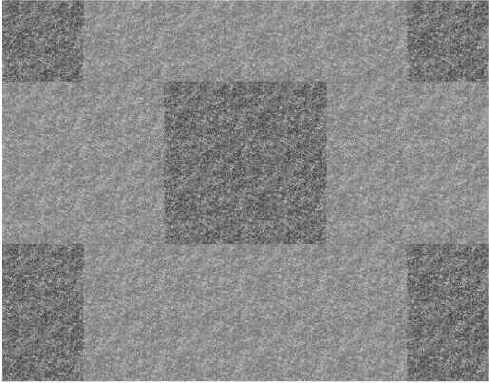

Рис. 5.17. Блочная карта из травы и песка

Рис. 5.17. Блочная карта из травы и песка

Первое, что бросается в глаза, — ужасный вид этой карты! Блоки с изображением песка и травы выделяются как 100-летний финалист на QuakeCon. Причина заключается в том, что нет никаких блоков, изображающих плавный переход от травы к песку. Переходные блоки — прошу на сцену.

Добавив к карте, изображенной на рис. 5.17 несколько блоков с дополнительными деталями, вы получите гораздо лучший результат смешивания текстур, изображенный на рис. 5.18.

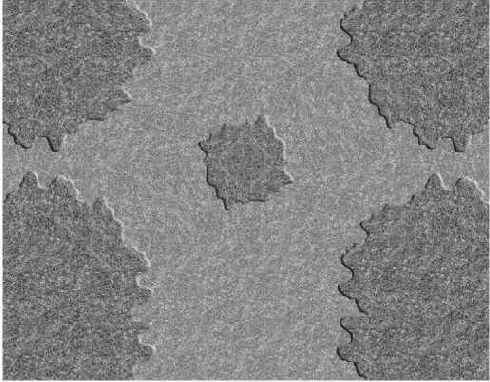

Рис. 5.18. Блочная карта с плавными переходами от травы к песку

Рис. 5.18. Блочная карта с плавными переходами от травы к песку

Я знаю, что изображение на рис. 5.18 не объясняет использование переходных блоков, но разве оно не выглядит лучше, чем рис. 5.17? Не поддавайтесь раздражжению, ведь для того, чтобы совершить этот подвиг потребовалось лишь несколько дополнительных блоков.

Сперва нам потребуются блоки для переходов от травы к песку в направлении с севера на юг. Они обеспечивают приятно выглядящие переходы горизонтальных линий блоков, что иллюстрирует рис. 5.19.


Рис. 5.19. Блоки для переходов в направлении с юга на север

Рис. 5.19. Блоки для переходов в направлении с юга на север

В левой части рис. 5.19 изображен блок в верхней части которого (на севере) изображена трава, а в нижней части (на юге) расположена прозрачная область. Накладывая изображение травы на тестуру с изображением песка, получаем замечательный результат. Этот же подход остается правильным и для блока в правой части рисунка. Просто в этом случае изображение травы расположено внизу (на юге), а прозрачная область — сверху (на севере). Рассмотренные блоки охватывают первые два сценария перехода.
